Chúng tôi hiện đang cung cấp 4 dòng khớp nối chính sau:

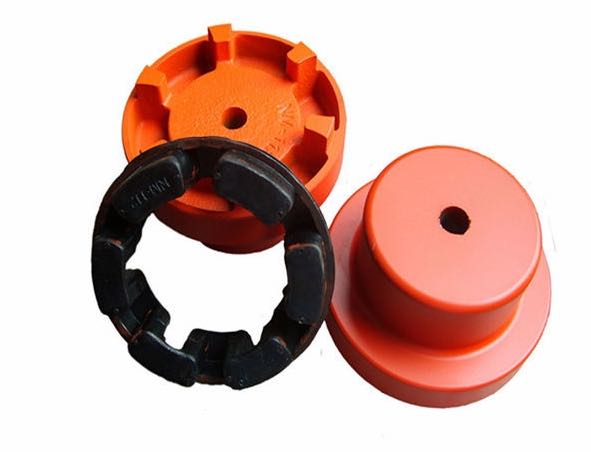

Khớp Nối NM

Khớp nối cao su NM bao gồm hai hub và vòng cao su linh hoạt có thể bù tất cả các loại sai lệch trục.  Vòng cao su được làm bằng cao su Nitile (NBR) có đặc tính giảm xóc bên trong, cho phép hấp thụ và làm giảm các rung động xoắn, hoạt động hiệu quả trong phạm vi nhiệt độ từ 40 – 100 độ C. Vật liệu NBR cũng chống lại dầu, bụi bẩn, dầu mỡ, độ ẩm, ozone và nhiều dung môi hóa học.

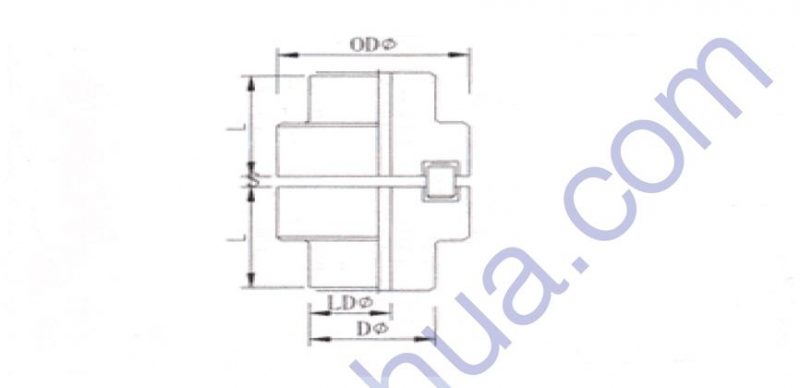

Thông số kĩ thuật khớp nối cao su 3 chấu

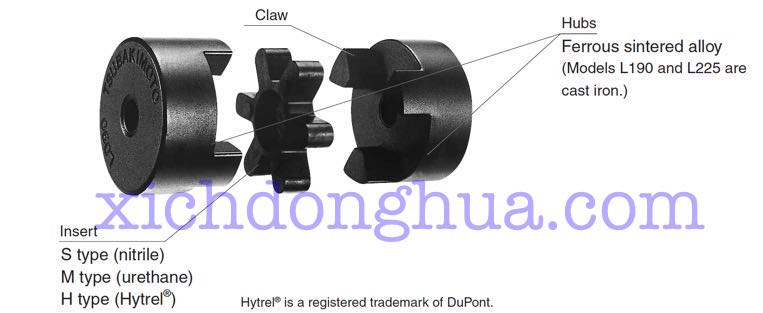

Khớp nối cao su L (CL)

Đặc điểm khớp nối cao su L (CL)

Khớp nối L CL thành phần cấu tạo chỉ bao gồm 3 phần: một cao su đệm và hai hub của khớp nối. Chính vì sự đơn giản của nó nên rất dễ mua và thay thế các phần bị hỏng. Thông thường thì phần cao su đệm thường được thay thế nhiều nhất vì là thành phần chính chịu lực.

Lý tưởng cho khớp nối gắn motor trực tiếp

Thiết kế phù hợp cho hoạt động tốc độ cao, mô-men xoắn thấp, hỗ trợ động cơ đa năng có kích cỡ khác nhau. Bốn cực động cơ lên đến 45 kW và động cơ 2 cực lên đến 110 kW đều được hỗ trợ.

Phạm vi nhiệt độ hoạt động rộng

Loại khớp nối có thể được sử dụng ở nhiệt độ trong khoảng từ âm 50 độ đến 120 độ C.

Khớp nối cao su CL nhỏ gọn, nhẹ, dễ lắp đặt

Các dòng L được thiết kế nhỏ gọn và nhẹ. Các mã L được chọn để sử dụng gắn động cơ trực tiếp có thể có một đường kính ngoài nhỏ hơn khoảng 50% so với khớp nối kiểu mặt bích, và nhẹ hơn từ 50% đến 90%.

Thông số kĩ thuật khớp nối L CL

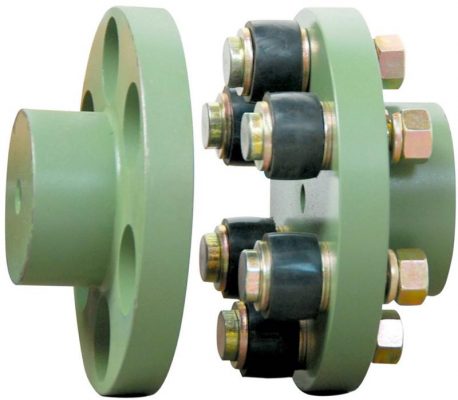

Khớp nối mặt bích FCL

Đặc điểm khớp nối mặt bích FCL

Khớp nối linh hoạt phổ biến nhất ở Nhật Bản tuân thủ JIS B 1452-1991 “Khớp nối trục mặt bích linh hoạt”.
Cấu trúc đơn giản bao gồm một mặt bích và bu lông khớp nối. Dễ dàng gắn kết.
Bushings có thể được thay thế chỉ bằng cách loại bỏ các bu lông khớp nối. Điều này làm cho việc bảo trì dễ dàng hơn.
Ưu điểm của loại khớp nối này là nó hạn chế sai lệch như lệch tâm, ngăn chặn tiếng ồn bằng cách hấp thụ rung động xoắn. Nó cũng sẽ không truyền tải lực đẩy.

Mặc dù khớp nối FCL linh hoạt cho phép điều chỉnh sai số và truyền mô-men xoắn, nhưng nếu độ lệch vượt quá giá trị cho phép, rung động có thể xảy ra và tuổi thọ có thể được rút ngắn nhanh chóng. Hãy chắc chắn rằng việc thực hiện điều chỉnh hợp lý trước khi sử dụng.

Thông số cấu hình của khớp nối FCL

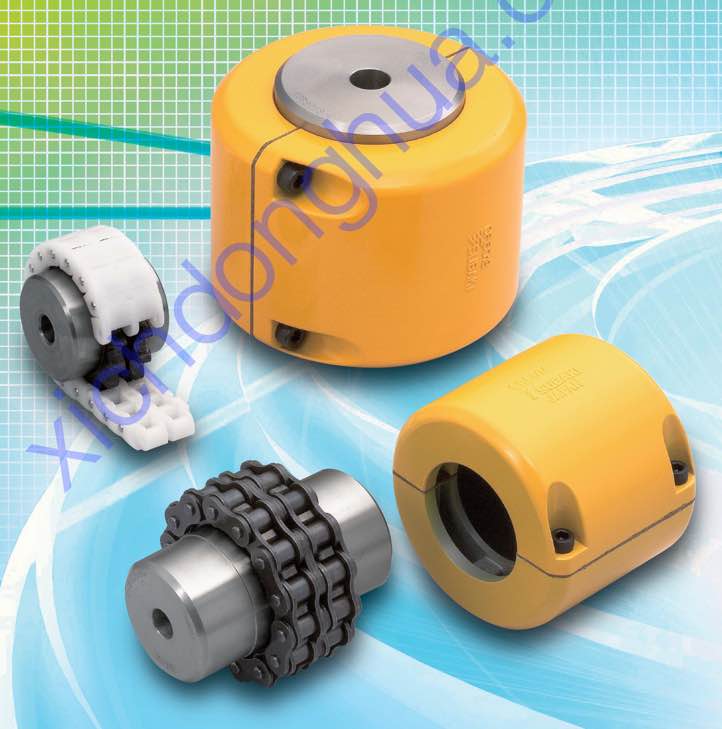

Khớp nối xích KC

Thông số khớp nối xích

Bảng tra thông số các loại khớp nối KC



Liên hệ

Gọi ngay 0943 848 146 để được tư vấn và hỗ trợ thêm về sản phẩm khớp nối. Chúng tôi nhận gia công móc lỗ, xọc then cho sản phẩm khớp nối khi quý khách có nhu cầu.
